سیستم های مونیتورینگ و گازکروماتوگرافی پیوستۀ گازهای محلول در روغن ترانسفورماتور:
با توجه به اهمیت و حساسیت ترانسفورماتورهای قدرت در شبکه و صنایع کلیدی، و نیز قیمت این تجهیز و عدم دسترسی سریع برای جایگزینی آن در صورت آسیب، مراقبت پیوسته و دائمی از این تجهیز طی دهۀ گذشته، بسیار مورد توجه شرکتهای بهره بردار واقع شده و بخصوص در ترانسفورماتورهای با اهمیت بالا و شرایط خاص، بعنوان جایگزین روشهای سنتی و تستهای دوره ای (سه تا شش ماهه) گردیده است.
به کمک این تکنیک، و با مونیتورینگ پیوستۀ گازهای محلول در روغن ترانسفورماتور، سلامت داخلی ترانسفورماتور بصورت دائمی مورد مراقبت قرار گرفته، به محض شکل گیری و رشد گازهای ناشی از خطاهای داخلی، آگاهی لازم و بموقع به بهره بردار داده میشود، و در نتیجه، بهره بردار ضمن اطلاع از وضعیت واقعی ترانسفورماتور، فرصت بررسی دقیقتر و تصمیم گیری بموقع در خصوص انجام مانور بر روی ترانسفورماتور مورد نظر را خواهد داشت.
اهمیت این تکنیک، تماماً به دقت سیستم مونیتورینگ وابسته است و کیفیت و دقت پائین برخی از سیستمهای مونیتورینگ، عملاً ارزش و اهمیت این تکنیک را از بین خواهد برد، و سیستم مونیتورینگ را به یک سیستم زائد و بی مصرف تبدیل خواهد کرد.
به همین علت، سیستمهای مونیتورینگ دقیق و با کیفیت سری Calisto، ساخت شرکت Morgan Schaffer Inc.، که در چهار مدل عرضه گردیده اند، جایگاه کاملاً متفاوتی در بخش مونیتورینگ گازهای محلول در روغن ترانسفورماتور در جهان را به خود اختصاص داده، و بعنوان دقیقترین و قابل اعتماد ترین سیستم مونیتورینگ شناخته میشود.
مجموعۀ کامل سیستمهای on-line، مدلهای Calisto و Calisto2 جهت هشدار اولیه و آلارم و مدلهای Calisto5 و Calisto9، جهت تشخیص کامل وضعیت خطا در داخل ترانسفورماتور را با تکنیک و سنسورهای بکار گرفته شده در دستگاههای گازکروماتوگرافی آزمایشگاهی، و با دقت در حد سیستمهای آزمایشگاهی را شامل میگردد:

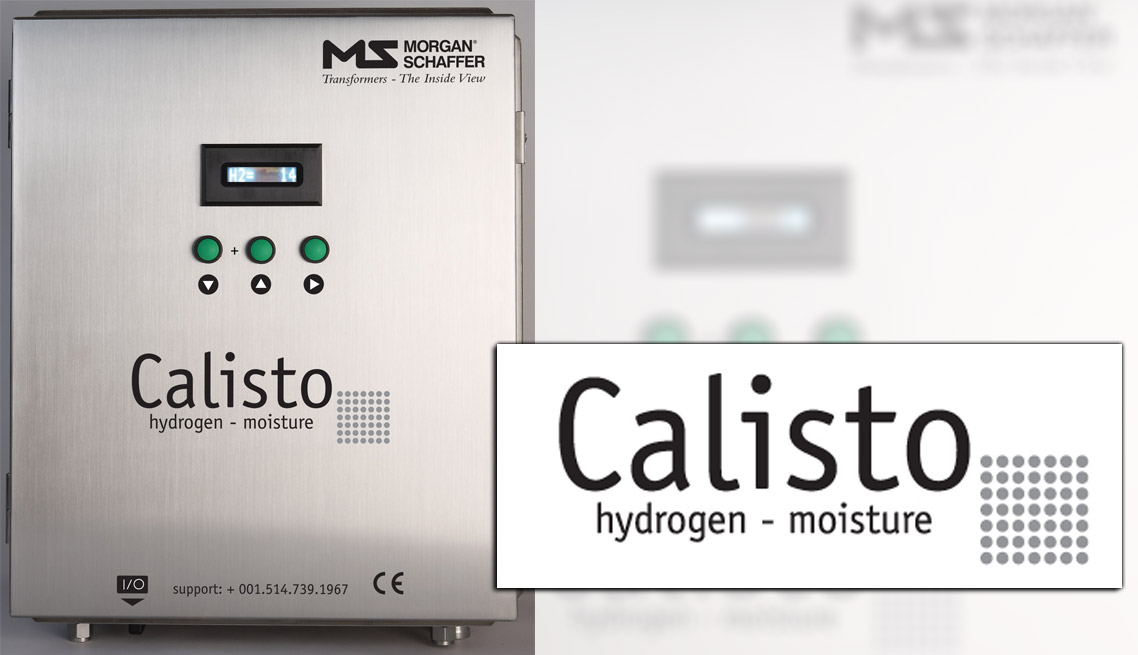

Calisto با قابلیت اندازه گیری و مونیتورینگ هیدروژن محلول در روغن، باضافۀ رطوبت

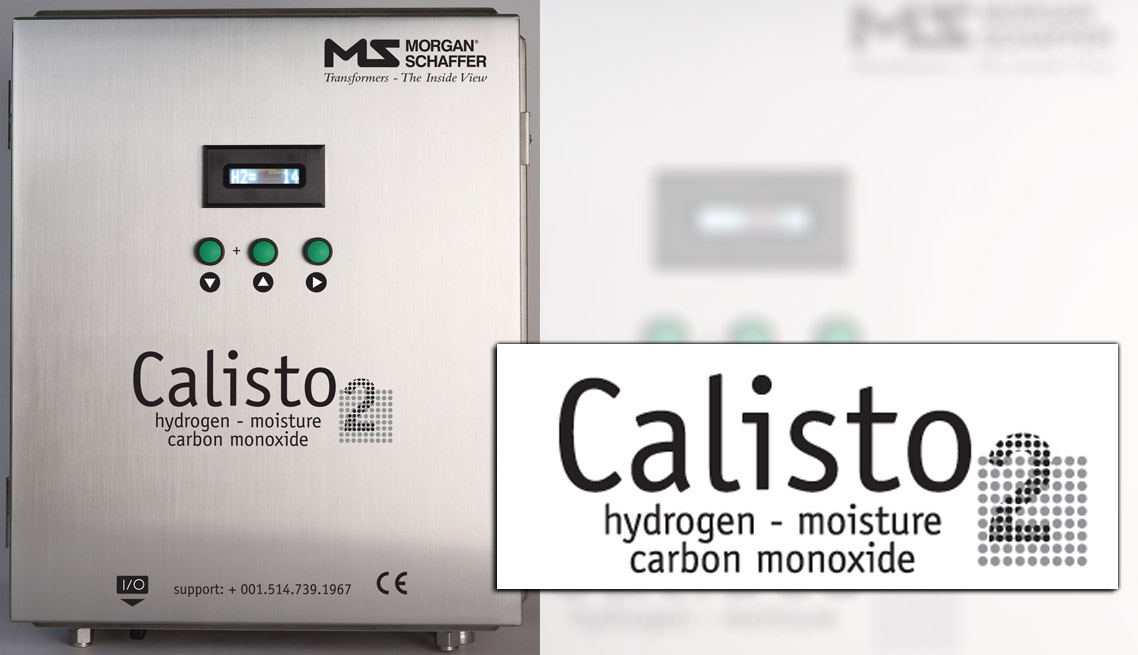

Calisto2 با قابلیت اندازه گیری و مونیتورینگ هیدروژن و منواکسید کربن محلول در روغن، باضافۀ رطوبت

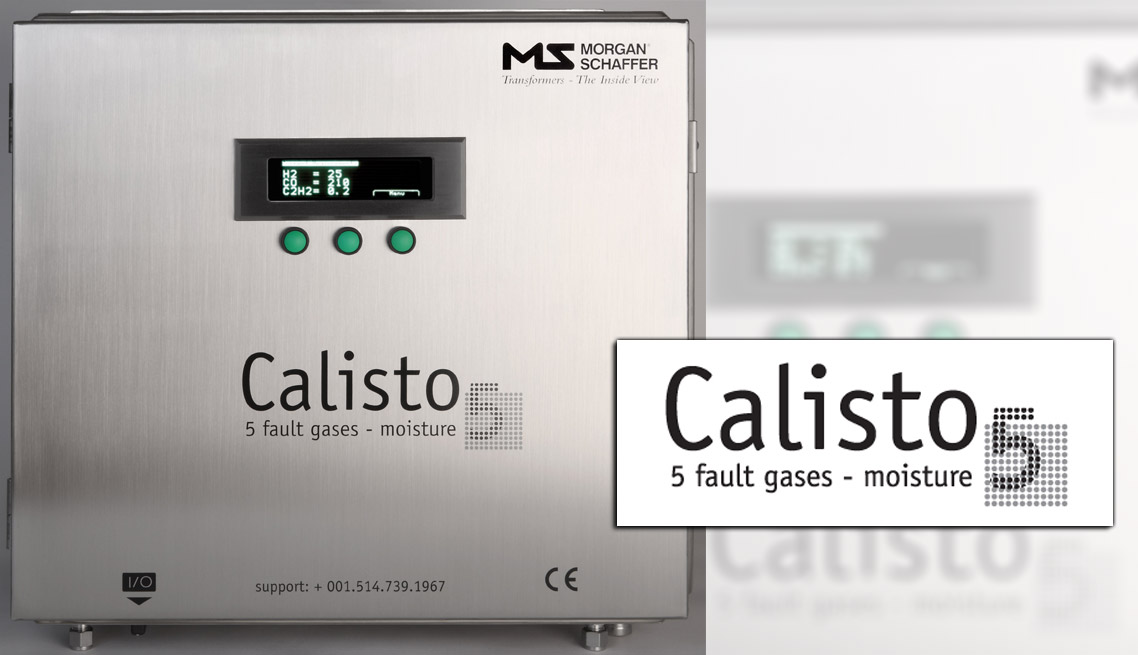

Calisto5 با قابلیت اندازه گیری و مونیتورینگ هیدروژن و منواکسید کربن و نیز سه گاز مثلث Duval (استیلن، اتیلن، اتان) محلول در روغن، باضافۀ رطوبت

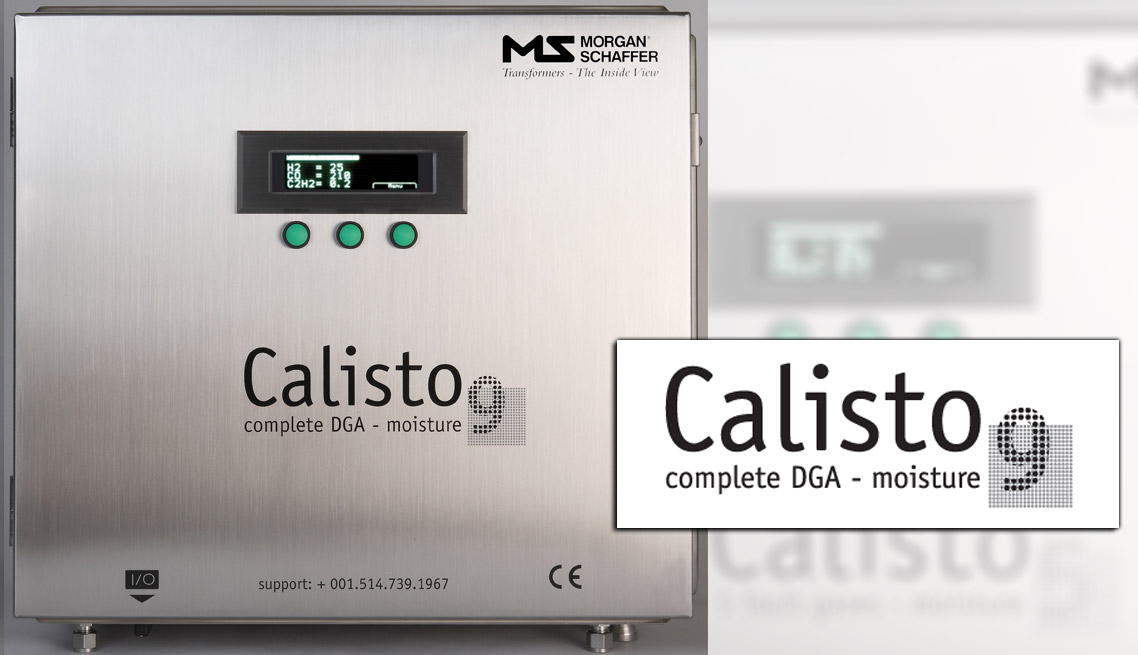

Calisto9 با قابلیت اندازه گیری و مونیتورینگ 7 گاز ناشی از خطا، محلول در روغن، باضافۀ رطوبت
